פתרון קירור מהפך פוטו-וולטאי

מהפך ידוע גם כמווסת אספקת החשמל, תהליך המרת אנרגיית DC לאנרגיית AC נקרא מהפך, המעגל להשלמת פונקציית המהפך נקרא מעגל מהפך, המכשיר למימוש תהליך המהפך נקרא ציוד מהפך או מהפך. במערכת ייצור חשמל סולארית, היעילות של המהפך היא גורם חשוב לקביעת הקיבולת של תא סולארי וסוללה. כישלון המהפך הפוטו-וולטאי יוביל לכיבוי של המערכת הפוטו-וולטאית, יביא ישירות לאובדן ייצור החשמל, ולכן אמינות גבוהה היא מדד טכני חשוב של המהפך הפוטו-וולטאי.

פיזור החום הטוב של מהפך פוטו-וולטאי הוא תנאי חשוב להבטחת פעולת האמינות הגבוהה שלו. לכן, ההדמיה התרמית בתחילת תכנון המהפך הפכה לבעיה הראשונה שנלקחת בחשבון על ידי יצרני ממירים פוטו-וולטאיים.

תרשים סכמטי של מודל סימולציה ופרמטרים (1):

טמפרטורת סביבה: 55⁰C, צריכת חום בכור: 700W.

בהנחה שעכבת המערכת היא 80Pa, דיאגרמת העקומה של המונומר המשתנה העובר דרך מאוורר הרדיאטור היא כדלקמן:

תרשים סכמטי של מודל סימולציה ופרמטרים (2):

דיאגרמה סכמטית ופרמטרים של מודל הסימולציה של ערכת עיצוב הרדיאטור:

מפרט גוף קירור:

גודל: W236*L200*H304mm

סנפיר:

עובי: 0.6 מ"מ

מרווח שיניים: 3.0מ"מ

מספר שיניים: 77 סנפירים

מפרט צינור חום:

צינור D8 סינטר או צינור סיבים;

השתמש בצינור חום מסוג 24 יחידות U (פריסת שכבה אחת) וצינור חום מסוג 48 יחידות L (פריסת שתי שכבות);

השתמש במשחת הלחמה בטמפרטורה נמוכה 4258 להלחמה;

מצע: לוח AL בתוספת לוח נחושת (אזור מקור חום IGBT)

בהשוואה לצינור החום הדו-שכבתי, לצינור החום החד-שכבתי יש עלות נמוכה יותר ויעילות פיזור חום גבוהה יותר.

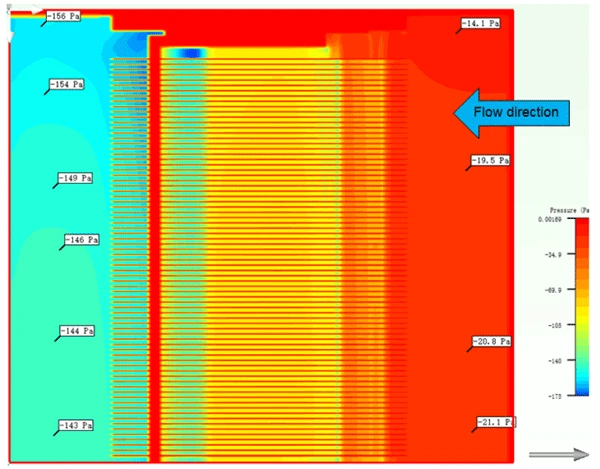

תמונות הדמיית גוף קירור

תרשים סכמטי של סימולציה של דרגת דיפוזיה של טמפרטורה של מודול NTC:

סיכום נתוני הדמיה של ערכת קירור מהפך פוטו-וולטאי:
