הנחיות כלליות לתכנון גוף קירור
Dסמל של גוף קירור הסעה טבעי:
העיצוב של גוף קירור יכול לעשות עיצוב ראשוני על נפח המעטפה, ולאחר מכן לבצע עיצוב מפורט על הפרטים של גוף קירור, כגון סנפיר וגודל תחתית.
1. נפח גוף קירור
2. עובי בסיס גוף קירור:

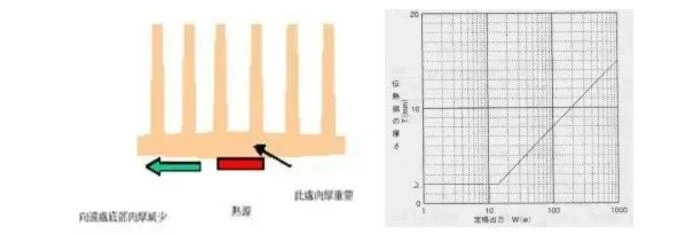

עיצוב עובי תחתית טוב חייב להיות דק יותר מחלק מקור החום לחלק הקצה, כך שגוף הקירור יוכל לספוג מספיק חום מחלק מקור החום כדי להעביר במהירות לחלק הדק שמסביב.
3. צורת סנפיר:
עובי שכבת האוויר הוא כ-2 מ"מ, ומרווח הסנפירים צריך להיות יותר מ-4 מ"מ כדי להבטיח הסעה טבעית חלקה. עם זאת, זה יקטין את מספר הסנפירים ויקטין את שטח גוף הקירור.
כאשר צורת הסנפיר קבועה, האיזון בין עובי וגובה מקבל חשיבות רבה, במיוחד כאשר עובי הסנפיר דק וגבוה, הדבר יגרום לקשיים בהעברת חום בקצה הקדמי, כך שלא ניתן יהיה להפעיל את יעילות גוף הקירור. גדל גם אם הווליום גדל.
עיצוב גוף קירור בהסעה מאולצת:
1. הגדלת קצב זרימת האוויר היא שיטה ישירה מאוד, שיכולה לשתף פעולה עם המאוורר במהירות רוח גבוהה כדי להשיג את המטרה.
2. הסנפיר הישר נחתך למספר חלקים קצרים בחיתוך צולב, מה שיפחית את צד פיזור החום, אך יגביר את מוליכות החום והלחץ. כאשר כיוון הרוח אינו ודאי, עיצוב זה מתאים יותר.
3. לגוף קירור סנפיר מחט בעיצוב סנפיר מחט יש n נקודות קלות וקטנות יותר, יעילות נפח גבוהה יותר וחשוב יותר, כיווניות שווה, כך שהוא מתאים לגוף קירור בהסעה מאולצת.
נקודות עיצוב של גוף קירור:
1. ככל ששטח הפנים גדול יותר, כך אפקט פיזור החום טוב יותר.
2. אם גוף הקירור ממוקם לטובת זרימת אוויר, ניתן לשפר את הביצועים התרמיים.
3. לנחושת ואלומיניום יש יעילות הולכת חום גבוהה והם הבחירה הראשונה של חומרי פיזור חום.
4. הגדלת עובי גוף הקירור יעילה יותר מהגדלת האורך.
5. טיפול אילגון משטח יכול לעמוד בפני חמצון וקורוזיה, לשפר את יכולת הקרינה ולייצב את אפקט פיזור החום
6. עלות הייצור ואפשרות העיבוד.
שלבי עיצוב גוף קירור:
1. בצע את ציור המתאר של גוף הקירור מתוכנן על פי אילוצים רלוונטיים.
2. על פי קריטריוני העיצוב הרלוונטיים של גוף הקירור, עובי הסנפיר, צורת הסנפיר, מרווח הסנפיר ועובי המצע שלגוף קירור מותאם.
3. בדקו וחשבו מחדש, עשו הדמיה תרמית הכרחית במידת האפשר.
